技术解析|预应力梁分批张拉应力不均成因与精准控制方法

摘要：预应力框架梁凭借优良的结构性能广泛应用于大跨度、重载建筑工程中。结构设计阶段通常默认梁内所有预应力筋同批次同步张拉，各钢绞线终态有效应力均匀一致，以此完成抗裂、挠度、承载力验算。但实际施工现场受设备、工作面、施工工序限制，普遍采用分批逐束张拉工艺。先后张拉产生的混凝土弹性压缩次生效应，会导致先批预应力筋应力损失、后批应力达标，出现束间应力不均、有效预应力不满足设计取值的问题。本文基于理想无损工况，系统推导同梁多束钢绞线分批张拉的应力衰减规律，给出差异化张拉控制标准，解决设计与施工脱节导致的结构性能偏差问题。

一、预应力混凝土技术核心优势

二、设计与施工的核心矛盾:同批设计vs分批施工

1.结构设计的核心假定

在预应力框架梁施工图设计、模型验算过程中，行业通用假定为：梁内全部预应力钢绞线一次性同步张拉完成。

设计软件与规范验算逻辑默认所有预应力筋同步受力、同步产生弹性压缩，各束钢绞线最终有效应力完全均匀，整体预压力均匀作用于混凝土截面，以此计算构件抗裂能力、挠度变形与极限承载力。

该设计假定的核心目的：简化计算模型、保证截面预应力场均匀，确保结构受力安全储备精准可控，是预应力结构设计的标准前置条件。

2.施工现场的客观约束

现场实际施工中，很难实现多束钢绞线一次性同步张拉，主要因素如下：

（1）设备限制：多台高精度同步张拉千斤顶配置有限，无法满足单梁多束同时张拉需求；

（2）工序约束：梁板钢筋、模板、管线交叉施工，工作面狭小，多束同步张拉操作空间不足；

（3）质量管控：多束同步张拉隐患多，单束分批张拉更便于过程质控、数据记录与隐患排查。

3.设计施工脱节引发的结构隐患

设计“同批同步张拉”与施工“分批逐束张拉”的不匹配，会产生规范常规损失计算未涵盖的批次间弹性压缩附加应力损失，且该问题长期被现场忽视：后张拉的钢绞线会对已张拉锚固的先批钢绞线产生二次、多次混凝土压缩作用，导致先批筋应力持续衰减。

最终出现先批预应力有效应力不足、后批应力达标的束间应力差，整体截面预压力小于设计取值，直接引发梁板开裂、起拱不足、挠度超标等质量缺陷，削弱结构安全储备。

三、分批张拉应力偏差核心机理（理想无损工况）

为精准锁定批次张拉的纯力学偏差，本文设定理想计算前提：不计锚具回缩、孔道摩擦、钢筋松弛、混凝土收缩徐变等常规预应力损失，仅研究同构件先后张拉束之间的混凝土弹性压缩相互影响。

核心控制目标：所有钢绞线全部张拉锚固完成后，每一束钢绞线最终有效应力完全相等，贴合设计均匀受力假定。

力学机理：梁混凝土可视为均质弹性体，先张拉钢绞线使混凝土产生初次预压压缩；

后续每张拉一批钢绞线，都会对梁体产生新增预压力，促使混凝土进一步压缩缩短。已锚固的先批钢绞线随混凝土同步缩短，应力随之下降，且张拉批次越多、配筋率越高，先批筋应力衰减越显著。因此，想要终态应力均匀，必须采用先批超张拉、后批递减张拉的差异化控制方式。

四、核心计算符号定义

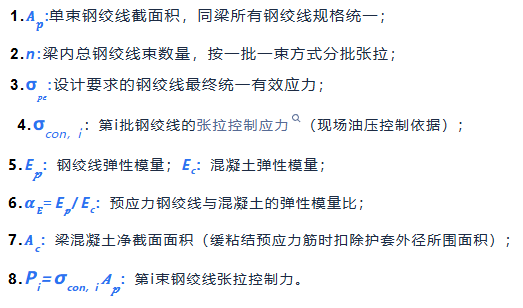

为统一计算逻辑、方便现场应用，统一参数定义如下：

五、典型批次张拉应力递推计算

对于图1所示的集束配置预应力筋，假定其张拉也在同一位置。

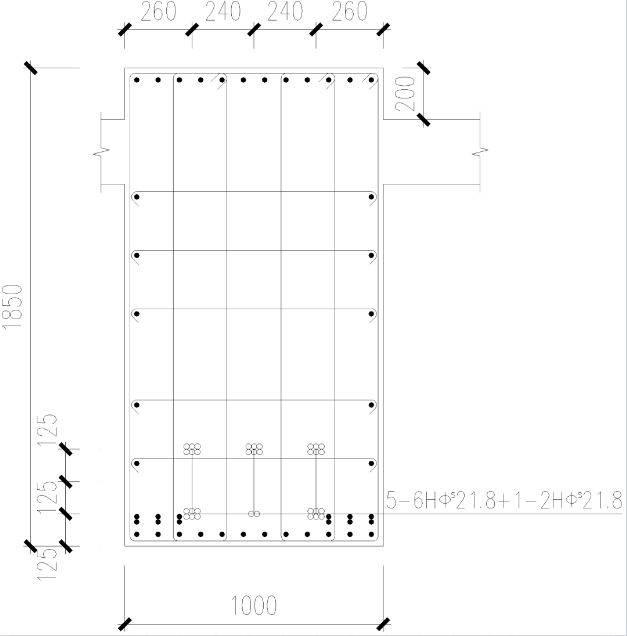

图1.A  梁内多束预应力筋布置

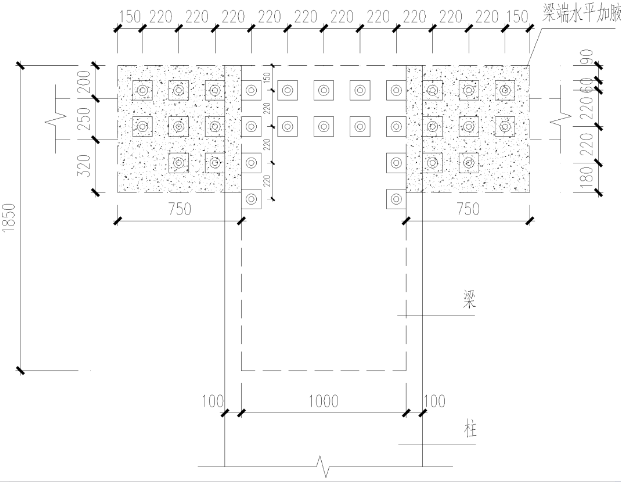

图1.B  预应力筋张拉端布置

张拉任意第k束钢绞线时，该束张拉力会在混凝土截面产生平均预压应力，后续批次张拉产生的新增预压应力，会对所有先批锚固钢绞线造成应力衰减，衰减值为：

1.两束钢绞线、两批张拉工况

（1）第1批张拉束1，控制应力σ_con，1混凝土产生预压应力

（2）第2批张拉束2，控制应力σ_con，2新增混凝土预压应力

六、多束分批张拉通用计算公式与规律

设总束数为n，张拉顺序固定为束1→束2→…→束n，定义核心系数

七、配筋率对应张拉调整幅度（工程实用取值）

工程中钢筋与混凝土弹模比常规取值α≈6.0，根据预应力梁常用预应力筋配筋率区间，可快速判定张拉调整标准，无需复杂计算：

1. 低配筋梁（ρₚ=0.3%~0.8%，普通次梁）：施工采用等分分批张拉模式，预应力筋均匀分配至各批次。两批张拉工况下，单批配筋率为总配筋率的1/2，先批筋仅受后一批张拉的单次弹性压缩影响，附加损失可等效简化为

据此计算，两批张拉批次应力损失为0.9%～2.4%；三批张拉工况下，单批配筋率进一步降低，损失可简化为

损失仅为0.6%～1.6%。整体损失均处于规范张拉应力允许偏差范围内，现场可统一张拉；仅高精度要求工程，需对先批钢绞线小幅超张拉1%~2%进行补偿。如《建筑施工手册》中建议将张拉力提高到1.03倍进行张拉；

2. 中配筋梁（ρₚ=0.8%~1.5%，大跨主梁）：两批张拉时批次应力损失为2.4%～4.5%；三批张拉时，预应力筋均分，单批配筋率 ρₚ/3。张拉顺序为批1→批2→批3：批1受批2、批3两次次生压缩，批2仅受批3一次次生压缩，批3无后续压缩损失。根据前文递推公式，首批总应力损失为两次压缩损失叠加：Δσ_p1=2ρ_p+(2ρ_p)²。

工程预应力梁配筋率满足ρ_p≪5%，二次高阶项(2ρ_p)²数值极小，对整体应力损失影响可完全忽略，因此三批张拉精准简化取值为Δσ_p1≈2ρ_p。通过数学对比可明确核心规律：工程常规配筋区间内，两批张拉损失3ρ_p始终大于三批张拉首批叠加损失2ρ_p+(2ρ_p)²，即同等总配筋率下，张拉拆分批次越多，单批次压缩量越分散，先批筋累计应力损失越小，束间应力均匀度越好。代入边界值计算：下限（ρₚ=0.8%）：Δσ_p=1.6%，上限（ρₚ=1.5%）：Δσ_p=3.0%，中配筋梁三批张拉损失幅度可控，仅需小幅超张补偿。

3. 高配筋梁（ρₚ=1.5%~2.2%，重载转换梁）：高配筋梁多用于大跨度重载转换构件，配筋密度大、单束预压力高，批次弹性压缩叠加效应显著，损失不可忽略，严格按公式精准推演。

 （1）两批张拉工况详细计算 依旧采用两批均分模型，单批配筋率ρₚ/2，批次损失公式Δσₚ = 3ρₚ。代入高配筋区间边界： 下限（ρₚ =1.5%）：Δσₚ = 4.5% 上限（ρₚ =2.2%）：Δσₚ = 6.6% 两批张拉工况下，高配筋梁批次附加损失高达4.5%~6.6%。

 （2）三批张拉工况详细计算 三批均分单批配筋率ρₚ/3，批次系数λ = 2ρₚ，首批受两次张拉叠加压缩，完整损失公式不忽略二次高阶项： Δσₚ₁ = λ + λ² = 2ρₚ + 4ρₚ² 代入边界值精准计算： ρₚ =1.5%时：Δσₚ = 3.0% + 0.09% = 3.09% ρₚ =2.2%时：Δσₚ = 4.4% + 0.19% = 4.59% 结合叠加效应与工程实测修正，高配筋梁三批张拉整体批次损失可达6%，应力偏差不容忽视。

八、设计及施工现场精准控制实操规则

当预应力筋配筋率较高，需要考虑分批张拉引起的应力均匀性以达到规范要求时，需按如下措施进行操作：

1. 设计阶段需考虑施工控制可实施性，提前做好因分批张拉引起有效预应力降低的设计冗余，并在设计文件或施工交底时予以说明。

2. 固定张拉顺序，严禁随意调换：严格遵循对称、先长后短的张拉顺序，一旦打乱批次，预设超张拉补偿值完全失效，直接导致应力不均。

3. 分级递减油压控制：首批张拉油压最大，逐批小幅递减，最后一批按设计基准应力张拉，精准匹配补偿规律。

4. 优先同步张拉工艺：条件允许时，采用多千斤顶同步整体张拉，从根源消除批次弹性压缩损失，完全贴合设计同批张拉假定，是最优施工方案。

5. 同等总配筋率条件下，张拉拆分批次越多，单批预应力配筋量越小，单次混凝土压缩增量越微弱，虽叠加次数增加，但整体摊薄效应占主导，最终先批筋累计应力损失越小；通过前置差异化超张拉，抵消后续张拉的次生应力衰减，可实现全束应力均匀，贴合设计受力假定。

九、工程补充说明与风险提示

1. 本文推导基于无损理想工况，仅解决分批张拉的弹性压缩次生应力差；实际工程中，需在此基础上叠加锚具回缩、摩擦、松弛、收缩徐变等常规损失，整体上调张拉控制应力。

2. 若采用“一批多束”张拉模式，只需将单批总预应力面积代入公式重新计算，仍遵循“先批超张、后批递减”的核心规律。

3. 应力补偿后必须校核张拉控制应力，严禁超过规范上限0.75fptk，超限需优化分批方案、减少批次数量。

4. 整体张拉完成后，梁总预压力与张拉顺序无关，仅通过差异化张拉修正束间应力差，保障结构受力与设计一致。

十、结语

预应力梁设计同批张拉假定与现场分批施工的脱节，是工程中极易被忽视的隐性质量隐患。

批次间混凝土弹性压缩引发的应力不均，会直接削弱预应力结构抗裂、抗变形核心性能。施工中需摒弃“统一油压张拉”的粗放工艺，根据梁体配筋率、张拉批次精准计算差异化张拉应力，通过前置超张拉补偿次生损失，匹配设计受力模型，从工艺层面保障预应力结构施工质量与设计安全储备，充分发挥预应力技术的优越结构性能。

参考文献：

1.《建筑施工手册》编委会。第 20 章 预应力工程 [M]//《建筑施工手册》编委会。建筑施工手册：第 3 分册.6 版。北京：中国建筑工业出版社，2025:380-460.
